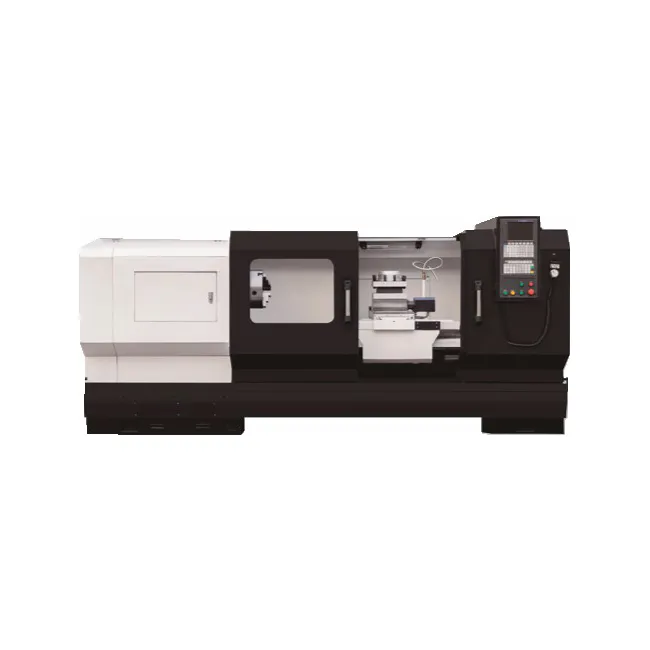

Model CK6140/ CK6150/ CK6160/ CK6163/ CK6180/ CK61100/ CK61125 CNC stružnica je izdelana iz litega železa visoke trdnosti, dodanega s posebnimi materiali iz bakra in kroma, kar učinkovito izboljša odpornost proti obrabi in stabilnost obdelovalnega stroja.

Parameter specifikacije

Specifikacija	Enota	CK6140	CK6150	CK6160
Zamah nad posteljo	mm	400	500	600
Zamah čez prečni tobogan	mm	220	250	395
maks. premer struženja	mm	400	500	600
maks. dolžina obdelovanca	mm	550/750	1000/1500/2000	1000/1500/2000
maks. dolžina struženja	mm	420/620 (vpenjalna glava)	850/1350/1850	850/1350/1850
Vretenasti nos		A2-6/A2-8	A2-8/A2-11	A2-8/A2-11
Premer izvrtine vretena	mm	48/82	82/130	82/130
Konus luknje za vreteno	mm	Vpenjalna cev/metrika 90	Metrika 90/ Metrika 140	Metrika 90/ Metrika 140
Razpon hitrosti vretena	vrtljajev/min	150-2500/150-1800	150-1800/150-800	150-1800/150-800
Način premika vretena		Brezstopenjski	Brezstopenjski	Brezstopenjski
Vretenski motor	kw	5.5	7.5	7.5
Chuck tip		Vpenjalna/ročna vpenjalna glava	Ročna vpenjalna glava	Ročna vpenjalna glava
Velikost vpenjalne glave	Palec	8	10/15	10/15
X/Z hitri tek	m/min	X:6 Z:8	X:6 Z:8	X:6 Z:8
Hod osi X	mm	280	280	320
Hod osi Z	mm	550/750	1000/1500/2000	1000/1500/2000
Vrsta vodilne poti		Trda tirnica	Trda tirnica	Trda tirnica
Zmogljivost kupole		4	4	4
Premer tulca zadnjega dela	mm	60	75	75
Quill traverse	mm	100	150	150
Quill konus		MT4	MT5	MT5
Dimenzija stroja	mm	2000/220016001700	2650/3250/375017001820	2650/3250/375017001820
Neto teža	kg	1900/2200	2700/3100/3300	2800/3200/3400

Postavka	Enota	CK6163	CK6180	CK61100	CK61125
maks. nihanje nad premerom postelje	mm	Φ630	Φ800	Φ1000	Φ1250
maks. nihanje nad premerom diapozitiva	mm	Φ350	Φ480	Φ620	Φ870
maks. dolžina obdelovanca	mm	1000/1500/2000/3000	1500/2000/3000/5000
maks. dolžina struženja	mm	850/1350/1850/2850	1350/1850/2850/4850
Razdalja med središčem vretena in vodilom	mm	315	400	500	625
Razdalja med središčem vretena in tlemi	mm	1145	1130	1150	1275
Širina vodila postelje	mm	550	600	755	755
Premer skoznje luknje vretena	mm	104	104	130	130
Vretenasti nos		C11/A211	C11/A211	A2-15	A2-15
Razpon hitrosti vretena	vrtljajev/min	30-90; 70-200; 130-380; 350-1000	30-90; 70-200; 130-380; 350-1000	10-32; 30-60; 50-120; 110-300	10-32; 30-60; 50-120; 110-300
Korak hitrosti vretena		4 prestave, brezstopenjski
Menjalnik		Ročno/Samodejno	Ročno/Samodejno	Priročnik	Priročnik
Glavni servo motor	kw	11kw	11kw	22kw	22kw
Velika hitrost osi X	m/min	4	4	4	4
Velika hitrost osi Z	m/min	8	8	6	6
Pomik osi X min. nastavitvena enota		0.001 mm	0.001 mm	0.001 mm	0.001 mm
Min. podajanje osi Z nastavitvena enota		0.001 mm	0.001 mm	0.001 mm	0.001 mm
Premer tulca zadnjega dela	mm	φ100	φ100	φ160	φ160
Pot rokavov zadnjega dela	mm	250	250	300	300
Stožčasta luknja za rokav		Morse 5	Morse 6	Morse 6	Morse 6
Stebriček za električno orodje	vrsto	Navpične štiri postaje	Navpične štiri postaje	Navpične štiri postaje	Navpične štiri postaje
	čas menjave orodja	3.6S	3.6S	3.6S	3.6S
	velikost	250*250	250*250	300*300	300*300

Varnostna opozorila

Priročnik za uporabo vključuje mehanski in električni del

Pred namestitvijo in zagonom mora osebje prebrati celoten sklop priročnika za uporabo in opraviti posebno usposabljanje.

Namestitev vitla in upravljanje stružnice mora opraviti strokovno osebje. S tem povezana varnostna pravila delovanja se lahko izvajajo strogo.

Nastavitev stružnice je treba izvesti v skladu z metodami v priročniku za uporabo. In stružnico je treba nastaviti, ko je stroj ustavljen.

Strokovno osebje, ki ni električar, se ne sme dotikati električnega sistema obdelovalnega stroja.

Ko se deli premikajo blizu mejnega položaja, mora teči z zmanjšano hitrostjo.

Hitrost prestavljanja prestav je treba opraviti, ko se delovna miza ustavi.

Če med delovanjem pride do nesreče, pritisnite rdeči gumb za zaustavitev v sili, da ustavite stroj. Ko je težava odpravljena, lahko stroj znova zaženete.

Med rezanjem ne smete meriti velikosti, prilagajati vzorca, se z roko dotikati obdelovalne površine ali opazovati v bližini stroja.

Med delovanjem strojnega orodja osebje ne sme zapustiti delovnega mesta; opazovati mora delovno situacijo na delovnem mestu obdelovalnega stroja.
