Model XH7126/ XH7136/ XH7145/ VMC850/ VMC1160/ VMC1370/ VMC1580 cnc navpični obdelovalni center lahko realizira različne kompleksne dele, kot so diski, plošče, lupine, odmikači, kalupi itd. Enkratno vpenjanje, popolno vrtanje, rezkanje, vrtanje, razširitev , povrtavanje, narezovanje navojev in drugi postopki, primerni za proizvodnjo večvrstnih, majhnih in srednje velikih izdelkov in lahko pokaže svojo superiornost pri obdelavi kompleksnih in visoko natančnih delov; Primeren je za učinkovito in visoko natančno avtomatsko obdelavo majhnih in srednje velikih delov v poučevanju, vesoljski industriji, vojski in nacionalni obrambi, avtomobilih in motornih kolesih, gradbenih strojih, hladilnih petrokemikalijah, voznem parku in drugih industrijah.
Parameter specifikacije
|
Specifikacija |
Enota |
XH7126 |
XH7136 |
XH7145 |
|
Hod osi X |
mm |
450 |
900 |
600 |
|
Hod po osi Y |
mm |
320 |
360 |
450 |
|
Hod osi Z |
mm |
420 |
480 |
500 |
|
Maks. hitrost vretena |
vrtljajev na minuto |
6000 |
8000 |
8000 |
|
Moč motorja vretena |
kw |
3.7/5.5 |
5.5 |
5.5/7.5 |
|
Konus vretena |
BT40 |
BT40 |
BT40 |
|
|
Velikost delovne mize |
mm |
800*260 |
1250*360 |
800*450 |
|
Ležaj delovne mize |
kg |
200 |
400 |
500 |
|
Hitrost hitrega teka (x/y/z) |
m/min |
15/15/15 |
10/10/8 |
24/24/18 |
|
Hitrost podajanja |
mm/min |
1-6000 |
1-6000 |
1-10000 |
|
Natančnost pozicioniranja |
mm |
±0.008 |
0.02 |
±0.008 |
|
Ponovljivost |
mm |
±0.006 |
0.01 |
±0.005 |
|
Menjava orodja |
16 tip diskov |
16 tip diskov |
16 tip diskov |
|
|
Velikost dimenzij |
mm |
2100*1759*1960 |
3060*2337*1960 |
2321*2110*1892 |
|
Teža stroja |
kg |
2500 |
3800 |
4200 |
|
Predmeti |
Enota |
VMC855 |
VMC1160 |
VMC1370 |
VMC1680 |
|
Hod po osi X/Y/Z |
mm |
800/550/550 |
1100/600/600 |
1370/700/700 |
1600/800/700 |
|
Razdalja od konca vretena do delovne mize |
mm |
120-670 |
100-700 |
160-860 |
140-840 |
|
Razdalja od središča vretena do vodila stebra |
mm |
595 |
655 |
783 |
937 |
|
Uporabna velikost (L * Š) |
mm |
1000*500 |
1200*600 |
1400/1500*700 |
1700*800 |
|
Maks. Nalaganje delovne mize |
kg |
600 |
800 |
1400 |
1800 |
|
T-reža (št.-Š×G) |
št./mm |
5-18*90 |
5-18*100 |
18.5*150*50 |
5-18*125 |
|
Konus vretena |
mm |
BT40 |
BT40 |
BT40/BT50 |
BT50 |
|
Največja hitrost vretena |
vrtljajev na minuto |
8000 |
8000 |
8000/6000 |
8000 |
|
Način pogona vretena |
Vrsta pasu |
Vrsta pasu |
Vrsta pasu |
Vrsta pasu |
|
|
Hitra hitrost X/Y/Z |
m/min |
36/36/24 |
30/30/24 |
24/24/24 |
20/20/20 |
|
Maks. Razpon hitrosti podajanja pri rezanju |
mm/min |
10000 |
10000 |
10000 |
10000 |
|
Zmogljivost skladišča orodja |
orodja |
24 |
24 |
24 |
24 |
|
Največja teža orodja |
kg |
8 |
8 |
8/15 |
15 |
|
Čas menjave orodja |
sek |
2 |
2 |
2/4 |
4 |
|
Moč motorja vretena |
kw |
7.5/11 |
11/15 |
11/15 |
15/18.5 |
|
Natančnost položaja osi X/Y/Z |
mm |
±0.006 |
±0.006 |
±0.006 |
±0.006 |
|
Natančnost ponavljanja položaja osi X/Y/Z |
mm |
±0.004 |
±0.004 |
±0.004 |
±0.004 |
|
Velikost stroja (D׊*V) |
mm |
2600*2400*2550 |
3300*2500*2700 |
3729*2435*3020 |
3924*2658*3020 |
|
Teža stroja |
T |
5.5 |
7.5 |
9/11 |
13 |
Funkcija izdelka
Navpični obdelovalni center sprejme navpično postavitev okvirja, navpični steber je pritrjen na posteljo, vzglavje se premika gor in dol vzdolž navpičnega stebra (smer Z), voziček se premika vzdolžno vzdolž postelje (smer Y) in delovna miza se premika bočno vzdolž kočija (smer X).
Profil podjetja
Dalian Haidi Machinery Codd., Ltd je profesionalni proizvajalec, specializiran za razvoj, raziskave in proizvodnjo navpične stružnice z enim stebrom, navpične stružnice z dvojnim stebrom, vodoravne stružnice, vrtalno-rezkalnega stroja, obdelovalnega centra, stroja za rezkanje zobnikov. Raziskani izdelki našega podjetja imajo prednosti, kot so velika raznolikost, popolna specifikacija, napredna tehnologija in izjemna kakovost.
Haidi Machinery pokriva stavbno površino 30,000 kvadratnih metrov. Zdaj imamo več kot 200 članov osebja, vključno z 11 višjimi inženirji, 8 višjimi vodstvenimi delavci, več kot 160 tehničnimi delavci.
Naša tovarna ima močno moč in odlično opremo za obdelavo. Strojna orodja, ki jih proizvaja naša tovarna, se prodajajo po vsej državi in svetu. Napredna zasnova, zanesljiva zanesljivost, preprosto upravljanje, prilagodljiva uporaba, visoka natančnost, visoka stroškovna učinkovitost in popolna poprodajna storitev so prejeli soglasne pohvale uporabnikov.
Naša lastna livarna ima letno proizvodnjo več kot 20,000 ton. Naše podjetje je največje podjetje, specializirano za ulivanje obdelovalnih strojev v južnem Liaoningu. Medtem je ponudilo veliko podporo za pospešitev raziskav in proizvodnje izdelkov našega podjetja ter veliko prispevalo k zagotavljanju izdelkov strankam v najkrajšem možnem času.
Haidi Machinery sledi načelu "neodvisne inovacije, vodenja podjetja z dobro vrlino in uspešnega podjetja z dobro vero". Vztrajno se bomo trudili za inovacije in preboj ter si prizadevali postati prvovrstno podjetje. Radi bi delali z roko v roki z vsemi našimi prijatelji v smeri sijajne prihodnosti.
Prikaz podrobnosti

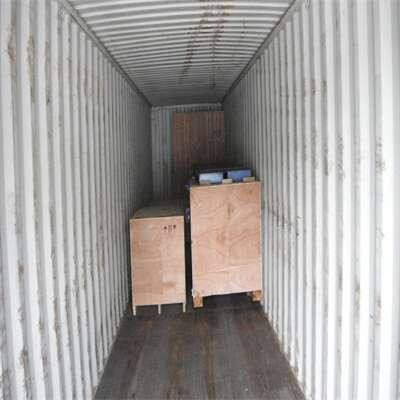

Pakiranje
