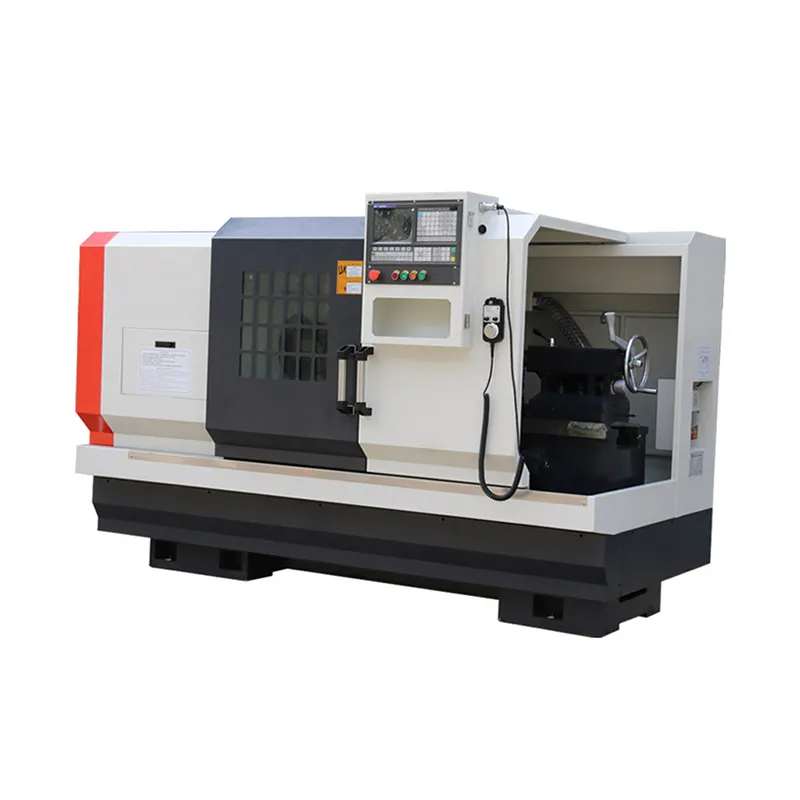

Model CK6140/ CK6150/ CK6160/ CK6163/ CK6180/ CK61100/ CK61125 CNC stružnica je izdelana iz litega železa visoke trdnosti, dodanega s posebnimi materiali iz bakra in kroma, kar učinkovito izboljša odpornost proti obrabi in stabilnost obdelovalnega stroja.

Parameter specifikacije

Specifikacija	Enota	CK6140	CK6150	CK6160
Zamah nad posteljo	mm	400	500	600
Zamah čez prečni tobogan	mm	220	250	395
Maks. premer struženja	mm	400	500	600
Maks. dolžina obdelovanca	mm	550/750	1000/1500/2000	1000/1500/2000
Maks. dolžina struženja	mm	420/620 (vpenjalna glava)	850/1350/1850	850/1350/1850
Vretenasti nos		A2-6/A2-8	A2-8/A2-11	A2-8/A2-11
Premer izvrtine vretena	mm	48/82	82/130	82/130
Konus luknje za vreteno	mm	Vpenjalna cev/metrika 90	Metrika 90/ Metrika 140	Metrika 90/ Metrika 140
Razpon hitrosti vretena	vrt/min	150-2500/150-1800	150-1800/150-800	150-1800/150-800
Način premika vretena		Brezstopenjski	Brezstopenjski	Brezstopenjski
Vretenski motor	kw	5.5	7.5	7.5
Chuck tip		Vpenjalna/ročna vpenjalna glava	Ročna vpenjalna glava	Ročna vpenjalna glava
Velikost vpenjalne glave	Palec	8	10/15	10/15
X/Z hitri tek	m/min	X:6 Z:8	X:6 Z:8	X:6 Z:8
Hod osi X	mm	280	280	320
Hod osi Z	mm	550/750	1000/1500/2000	1000/1500/2000
Vrsta vodilne poti		Trda tirnica	Trda tirnica	Trda tirnica
Zmogljivost kupole		4	4	4
Premer tulca zadnjega dela	mm	60	75	75
Pero prečka	mm	100	150	150
Konus peresa		MT4	MT5	MT5
Dimenzija stroja	mm	2000/220016001700	2650/3250/375017001820	2650/3250/375017001820
Neto teža	kg	1900/2200	2700/3100/3300	2800/3200/3400

Postavka	Enota	CK6163	CK6180	CK61100	CK61125
Maks. nihajte nad premerom postelje	mm	Φ630	Φ800	Φ1000	Φ1250
Maks. nihanje nad premerom diapozitiva	mm	Φ350	Φ480	Φ620	Φ870
Maks. dolžina obdelovanca	mm	1000/1500/2000/3000	1500/2000/3000/5000
Maks. dolžina struženja	mm	850/1350/1850/2850	1350/1850/2850/4850
Razdalja med središčem vretena in vodilom	mm	315	400	500	625
Razdalja med središčem vretena in tlemi	mm	1145	1130	1150	1275
Širina vodila postelje	mm	550	600	755	755
Premer skoznje luknje vretena	mm	104	104	130	130
Vretenasti nos		C11/A211	C11/A211	A2-15	A2-15
Razpon hitrosti vretena	vrt/min	30-90; 70-200; 130-380; 350-1000	30-90; 70-200; 130-380; 350-1000	10-32; 30-60; 50-120; 110-300	10-32; 30-60; 50-120; 110-300
Korak hitrosti vretena		4 prestave, brezstopenjski
Menjalnik		Ročno/Samodejno	Ročno/Samodejno	Priročnik	Priročnik
Glavni servo motor	kw	11kw	11kw	22kw	22kw
Velika hitrost osi X	m/min	4	4	4	4
Velika hitrost osi Z	m/min	8	8	6	6
Pomik osi X min. nastavitvena enota		0.001 mm	0.001 mm	0.001 mm	0.001 mm
Min. podajanje osi Z nastavitvena enota		0.001 mm	0.001 mm	0.001 mm	0.001 mm
Premer tulca zadnjega dela	mm	φ100	φ100	φ160	φ160
Pot rokavov zadnjega dela	mm	250	250	300	300
Stožčasta luknja za rokav		Morse 5	Morse 6	Morse 6	Morse 6
Stebriček za električno orodje	vrsta	Navpične štiri postaje	Navpične štiri postaje	Navpične štiri postaje	Navpične štiri postaje
	čas menjave orodja	3.6S	3.6S	3.6S	3.6S
	velikost	250*250	250*250	300*300	300*300

Funkcija izdelka

Stroj lahko obdeluje različne notranje izvrtine, okrogle stožčaste površine in navoje vijakov s sistemom numeričnega krmiljenja, še posebej primeren za majhne in srednje velike gredi in plošče obdelovanca od grobe obdelave do končne obdelave v seriji. Ima prednosti, kot so večja avtomatizacija, preprosto programiranje in večja natančnost.

Sprejema princip delovanja polžastega menjalnika, povezovanje zgornjih in spodnjih zobatih diskov ter vpenjanje vijakov. Ima prednosti hitrega indeksiranja, visoke natančnosti pozicioniranja in velikega tangencialnega navora. Prenos in indeksiranje pisma sprejme element Hall, ki ima dolgo življenjsko dobo.
