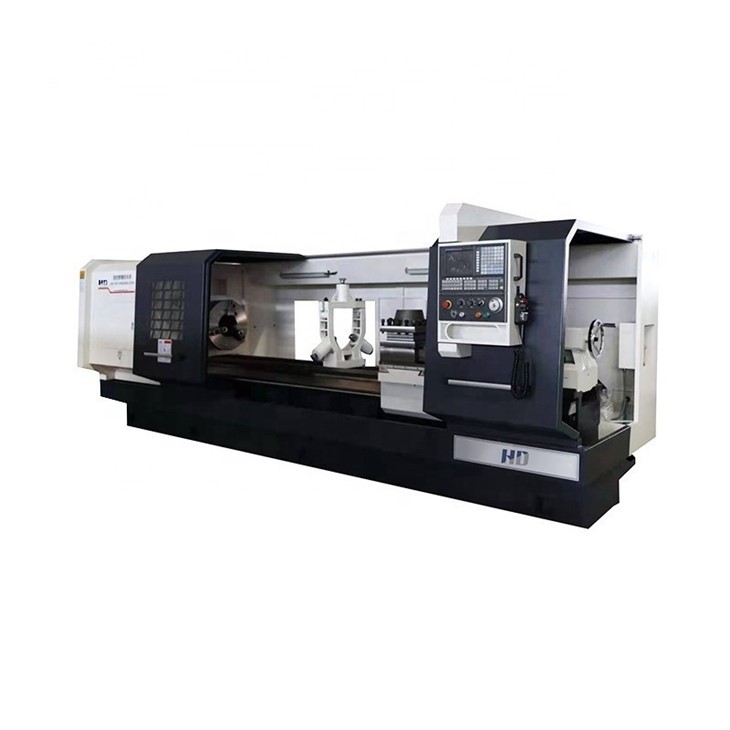

Model QK1313/ QK1319/ QK1322/ QK1325/ QK1327/ QK1330/ QK1335/ QK1343/ QK1353 CNC stružnica za vrezovanje navojev je CNC obdelovalni stroj z visoko učinkovitostjo in visoko natančnostjo, ki ga je neodvisno razvila naša tovarna v skladu z razvojnimi potrebami naftne industrije.

Parameter specifikacije

Specifikacija		Enota	QK1313	QK1319	QK1322	QK1325
maks. nihanje nad premerom postelje		mm	630	630	670	800
maks. nihanje nad premerom prečnega drsnika		mm	330	330	370	540
Dolžina obdelovanca		mm	1500/3000
Širina postelje		mm	550	550	550	550
Izvrtina vretena		mm	135	200	225	255
Moč motorja vretena		kw	11	11	11	11
Način hitrosti vretena			Dve prestavi, brezstopenjski v prestavah
Razpon hitrosti vretena		vrtljajev/min	L: 0-130	L: 25-120	L: 25-120	L: 15-100
Razpon hitrosti vretena		vrtljajev/min	H: 130-800	H: 100-500	H: 100-500	H: 100-350
Hod po osi X/Z		mm	X:350 Z:1250
X/Z hitrost hitrega teka		mm/min	4000			4000
Motor X osi	Hitrost	vrtljajev/min	1500	1500	1500	1500
	Navor	N.m	10	10	10	10
	Moč	kw	1.5	1.5	1.5	1.5
Motor osi Z	Hitrost	vrtljajev/min	1500	1500	1500	1500
	Navor	N.m	15	15	15	15
	Moč	kw	2.3	2.3	2.3	3.8
Zadnje pero	Premer	mm	100
	Potovanje	mm	250
	Zožitev		Morse 5
Kupola	Vrsta		Navpične štiri postaje
Chuck			K11-380 3 čeljustna vpenjalna glava	K11-500 3 čeljustna vpenjalna glava		K72-630 4 čeljustna vpenjalna glava
CNC krmilni sistem			GSK, FANUC, SIEMENS
Natančnost pozicioniranja		mm	0.02
Ponovljivost		mm	0.01
Celotna dimenzija		mm	370017551800	370017551800	370017551800	370020001800
Neto teža		T	4	4.6	5.2	6

Specifikacija		Enota	QK1327	QK1330	QK1335	QK1343	QK1353
maks. nihanje nad premerom postelje		mm	800	800	1000	1000	1250
maks. nihanje nad premerom prečnega drsnika		mm	480	480	610	610	860
maks. dolžina obdelovanca		mm	1500/3000
Širina postelje		mm	600	600	755		755
Izvrtina vretena		mm	280	305	360	440	540
Moč motorja vretena		kw	15	15	22		22
Način hitrosti vretena			Dve prestavi, brezstopenjski v prestavah
Razpon hitrosti vretena		vrtljajev/min	L: 20-100	L: 20-100	L: 30-130	L: 23-120	L: 23-120
Razpon hitrosti vretena		vrtljajev/min	H: 100-300	H: 100-300	H: 65-260	H: 65-258	H: 65-258
Hod po osi X/Z		mm	X:450 Z:1250	X:450 Z:1250	X:550 Z:1250		X:570 Z:1250
X/Z hitrost hitrega teka		mm/min	4000	4000	1400		2000
Motor X osi	Hitrost	vrtljajev/min	1500	1500	1500		2000
	Navor	N.m	15/18	15/18	18		22
	Moč	kw	2.8	2.8	2.8		2.8
Motor osi Z	Hitrost	vrtljajev/min	1500	1500	1500		2000
	Navor	N.m	18/22	18/22	22		30
	Moč	kw	3.8	3.8	3.5		3.5
Zadnje pero	Premer	mm	100	100	140		160
	Potovanje	mm	250	250	300		300
	Zožitev		Morse 6	Morse 6	Morse 6		Morse 6
Kupola	Vrsta		Navpične štiri postaje
Chuck			K72-630 4 čeljustna vpenjalna glava	K72-630 4 čeljustna vpenjalna glava	780 4 čeljustna vpenjalna glava	1000 4 čeljustna vpenjalna glava	4 čeljustna vpenjalna glava
CNC krmilni sistem			GSK, FANUC, SIEMENS
Natančnost pozicioniranja		mm	0.02	0.02	0.02	0.02	0.04
Ponovljivost		mm	0.01	0.01	0.01	0.01	0.02
Celotna dimenzija		mm	40002100 2100	40002100 2100	50002200 2100	50002200 2100	50002800 2200
Neto teža		T	7	7.5	12	14	18

Lastnost izdelka

Je visoko učinkovit in natančen CNC stroj v skladu z razvojnimi potrebami naftne industrije. Ima prednosti visoke moči, dobre togosti in lahko reže ravne, poševne, krožne, zunanje in palčne navoje ter ima številne funkcije, kot je kompenzacija polmera konice. Stroj odlikuje visoka togost in visoka moč. Je visoko natančen in visoko učinkovit stroj za obdelavo cevnih navojev.

Stroj ima menjalnik z velikim prenosnim razmerjem in glavni pogonski motor AC visoke moči, ki vretenu omogoča velik izhodni navor. Po obdelavi zunanjega navoja neposredno obdelajte notranji navoj. Izboljšana učinkovitost obdelave.
