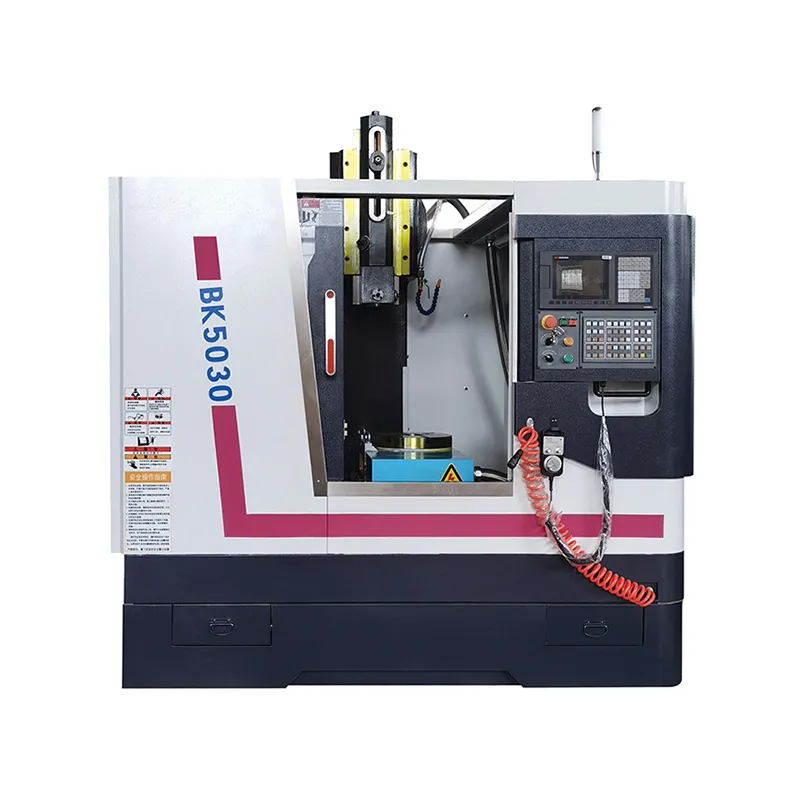

Model BK5018/ BK5030 CNC stroj za urezovanje ima funkcijo rezalne ravnine, oblikovalne površine in utora za ključ. Je rezalni stroj, ki izvaja urezovanje.
Parameter specifikacije
|
Glavni tehnični parametri |
Enota |
BK5018 |
BK5030 |
|
Maks. dolžina utora ovna |
mm |
180 |
300 |
|
Nastavitveni hod bata |
mm |
80 |
75 |
|
Časi gibanja Ram |
n/min |
30--120 |
30--180 |
|
Velikost delovne mize |
mm |
600X320 |
550X405 |
|
Hod delovne mize (X, Y) |
mm |
300X300 |
280X330 |
|
Razdalja med osjo podporne luknje glave orodja in podlaket stebra |
mm |
400 |
505 |
|
Razdalja med čelno stranjo luknje za podporo glave orodja in delovno mizo |
mm |
680 |
690 |
|
Navor motorja osi X |
(N.M) |
6 |
6 |
|
Navor motorja osi Y |
(N.M) |
6 |
6 |
|
Hitrost hitrega premikanja |
X (m/min) |
5 |
5 |
|
Y (m/min) |
5 |
5 |
|
|
Kroglični vijak (X) |
FFZD3205-3/P4 |
FFZD3205-3/P4 |
|
|
Kroglični vijak (Y) |
FFZD3205-3/P4 |
FFZD3205-3/P4 |
|
|
Moč glavnega motorja (servo) |
KW |
3.7 |
3.7 |
Funkcija izdelka
Glavni pogon sprejme ročični mehanizem, ki ga realizira servo motor z zaviranjem. Pomik v smeri X in Y uresničuje funkcijo brezstopenjske regulacije hitrosti s servo krmiljenjem. Kroglični vijak v smeri X je neposredno povezan z motorjem, kroglični vijak v smeri Y in motor pa se prenašata skozi sinhronski jermen. V skladu s potrebami uporabnikov se lahko konfigurira z NC delilno glavo ali NC gramofonom, funkcija obdelovalnega stroja je še posebej zmogljiva, lahko obdeluje utor z različnimi koti.
Pakiranje
Proizvodna naprava
Stranka
pogosta vprašanja
1. Kakšna je vaša najmanjša količina naročila?
Minimalna količina naročila je 1 komplet.
2. Kakšen je plačilni rok vašega podjetja?
Plačilni rok je splošni T/T ali L/C.
3. Ali mi lahko prosim poveste o garanciji?
Garancija je 1 leto.
4. Ali imate CE ali kateri koli drug certifikat?
CE in ISO9001:2008, SGS, TUV certifikat itd.
5. Kateri CNC sistem uporabljate?
Siemens, Fanuc, GSK itd.
6. Kdaj je čas dostave?
Dostavili vam ga bomo v 90 dneh po prejemu vašega plačila.
